Stable Element (Azimuth Assembly)

Das "stabile Element" ist der Teil, der unabhängig von den Bewegungen des Flugzeuges immer seine Lage beibehält. Das Chassis mit der kardanischen Aufhängung bewegt sich sozusagen um dieses Element herum.

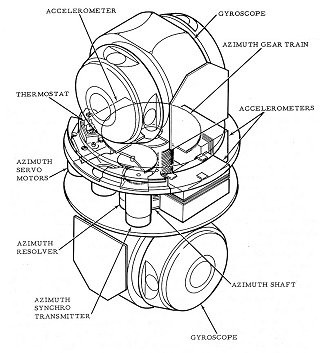

Diese Schemazeichnung zeigt die orthogonale Lage der sonst nicht sichtbaren Beschleunigungsmesser (accelerometers) und die um 90° versetzten Achsen der beiden Kreisel (gyroscopes).

Die beiden Kreisel wurden mit Heizfolien auf eine Temperatur gebracht, bei der die Rotoren in der Lagerungsflüssigkeit schwebten; ein Thermostat verhinderte die Überhitzung.
